詳細介紹
產品概述：合勁微型針輪擺線減速機
WB系列減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備。
性能特點：
1、WB微型擺線減速機采用高速比和大效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。
2、擺線減速機結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
3、WB系列減速機運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及機件平衡的機理，使振動和嗓聲在小程度。
4、WB微型擺線減速機使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得大強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
5、擺線減速機設計合理，維修方便，容易安裝，少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。
技術參數：
功 率：0.04KW～3KW
轉 矩：25N·m～250N·m
傳動比：?jiǎn)渭?jí)：9-87 雙級：121-1849

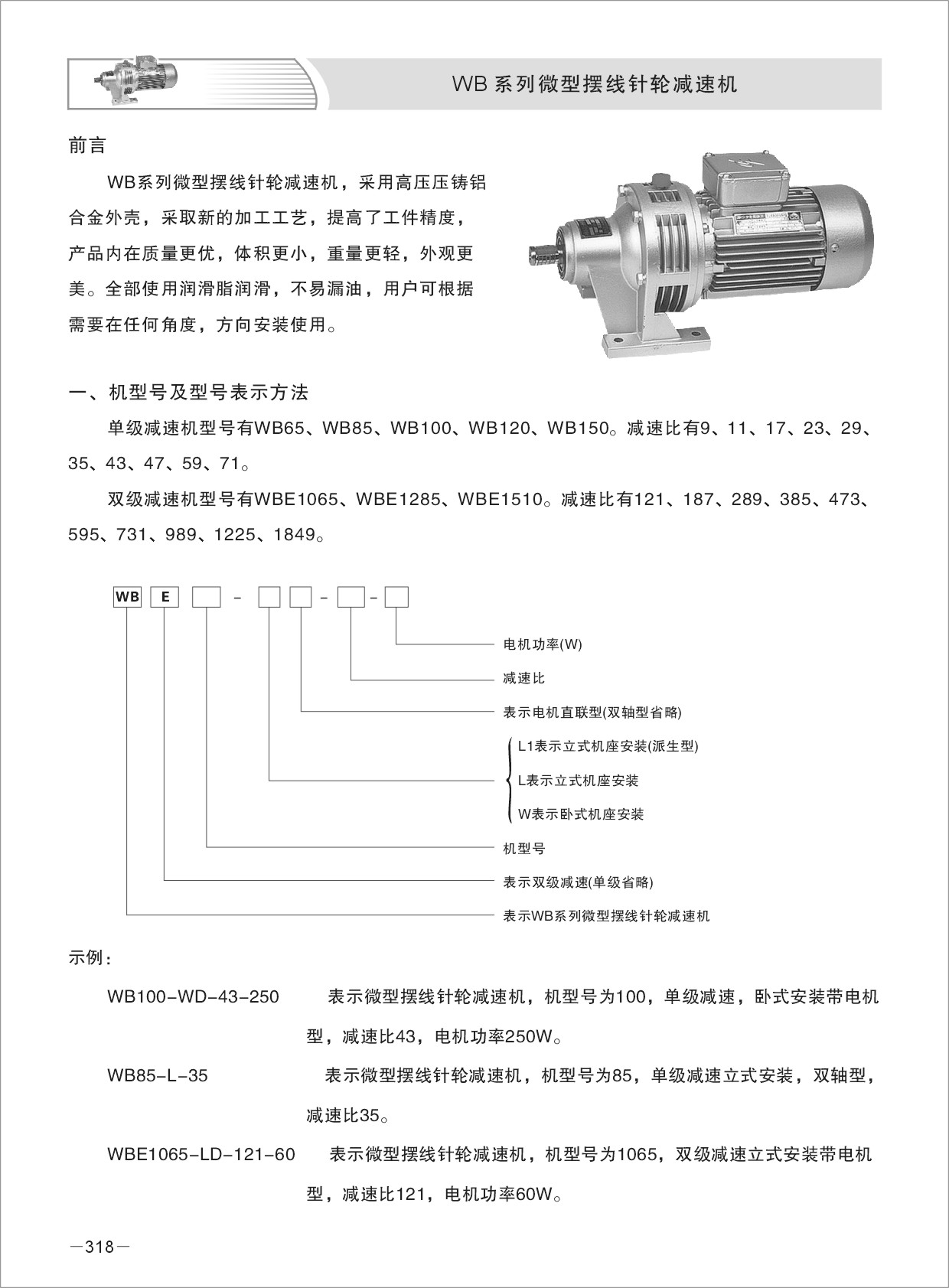

基本型號：
1、單級減速機速比機型有WB65型、WB85型、WB100型、WB120型、WB150型;
減速比分別有9、11、17、23、29、35、43、59、71、87。
2、雙級減速比機型有WBE1065型、WBE1285、WBE1510型;
減速比分別有121、187、289、385、473、595、731、989、1225、1849
產品特點
2、結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有平衡的機理，使振動和嗓聲在小程度。
4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得大強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
5、設計合理，維修方便，容易安裝，少零件個數以及簡單的潤滑，使擺線針輪減速機深受用
技術參數
轉矩：25N·m～
傳動比
表示方法
減速比分別有9、11、17、23、29、35、43、59、71、87。
2、雙級減速比機型有WBE1065型、WBE1285、WBE1510型;
減速比分別有121、187、289、385、473、595、731、989、1225、1849。
技術參數
轉矩：25N·m～250N·m
傳動比9 11 17 23 29 35 43 47 59 71
表示方法
減速比分別有9、11、17、23、29、35、43、59、71、87。
2、雙級減速比機型有WBE1065型、WBE1285、WBE1510型;
減速比分別有121、187、289、385、473、595、731、989、1225、1849。
