詳細介紹

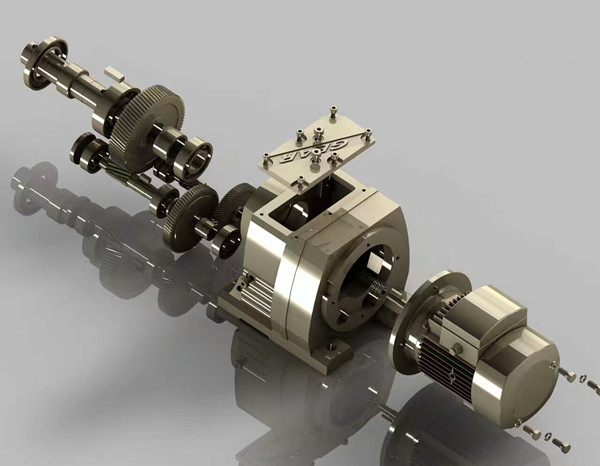

R系列斜齒輪減速機 結構緊湊、體積小、工作平穩、輸出轉速選擇范圍寬，通用性強，效率高達95
型號表示法
技術參數：
功 率：0.12KW～160KW
轉 矩：1.4N·m～23200N·m
輸出轉速：0.06～1090r/min
結構形式： R：空心軸 RF：法蘭安裝
R…F：底腳法蘭安裝 RM: 法蘭安裝帶加長軸承箱
RX：單級底腳安裝 RXF：單級法蘭安裝
性能特點：
1.R系列減速機小偏置輸出，結構緊湊，限度利用箱體空間，二級、叁級在同一箱體內。
2.采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。
3.R系列減速機安裝方式：底腳安裝、法蘭安裝有大小法蘭，易于選擇。
4.實心軸輸出，平均效率是二級96、叁級94、R/R 組合平均效率85。
5.專為攪拌設計的RM系列能承載較大的軸向力、徑向力。
技術參數：
速比范圍：R基本型3.33～289.74，RX型1.3～8.65，R/R組合型可達到27001
扭矩范圍：R基本型85～18000 Nm，RX型20～1680 Nm
功率范圍：R基本型0.18～160 kW，RX型0.18～132 kW
型號標記：
基本型號： R17 R27 R37 R47 R57 R67 R77 R87 R97 R107 R137 R147 R167
RF17 RF27 RF37 RF47 RF57 RF67 RF77 RF87 RF97 RF107 RF137 RF147 RF167
RX37 RX57 RX67 RX77 RX87 RX97 RX107 RX127 RX157
RXF37 RXF57 RXF67 RXF77 RXF87 RXF97 RXF107 RXF127 R
產品概述：
1、本系列減速機結合國際技術要求制造，具有很高的科技含量；
2、硬齒面減速機節省空間，可靠耐用，承受過載能力高，功率可達132KW；
3、能耗低，性能優越，減速機效率高達95以上；
4、振動小，噪音低，節能高；
5、R系列斜齒輪硬齒面減速機選用鍛鋼材料，鋼性鑄鐵箱體，齒輪表面經過高頻熱處理；
6、經過加工，確保軸平行度和定位軸承要求，形成斜齒輪傳動總成的減速機配置了各種類電機，完全保證了減速電機產品使用質量特性。
性能特點：
1、小偏置輸出，結構緊湊，限度利用箱體空間，二級、在同一箱體內。
2、采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。
3、安裝方式：底腳安裝、法蘭安裝有大小法蘭，易于選擇。
4、實心軸輸出，平均效率是二級96、三級94、R/R 組合平均效率85。
5、專為攪拌設計的RM系列能承載較大的軸向力、徑向力。
技術參數：
速比范圍：R基本型3.33～289.74，RX型1.3～8.65，R/R組合型可達到27001
扭矩范圍：R基本型85～18000 Nm，RX型20～1680 Nm
功率范圍：R基本型0.18～160 kW，RX型0.18～132 kW
結構形式：
R：軸伸式底腳安裝 RF：法蘭安裝
R…F：底腳法蘭安裝 RM: 法蘭安裝帶加長軸承箱
RX：單級底腳安裝 RXF：單級法蘭安裝
型號標記：
R系列斜齒輪硬齒面減速機型號標記
基本型號：
R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157
RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167
R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、R137R77、R147R77、R147R87、R167R97、R167R107
RFS27、RFS37、RFS47、RFS57、RFS67、RFS77、RFS87、RFS97、RFS107、RFS137、RFS147、RFS167
RF27R17、RF37R17、RF47R37、RF57R37、RF67R37、RF77R37、RF87R57、RF97
