概述

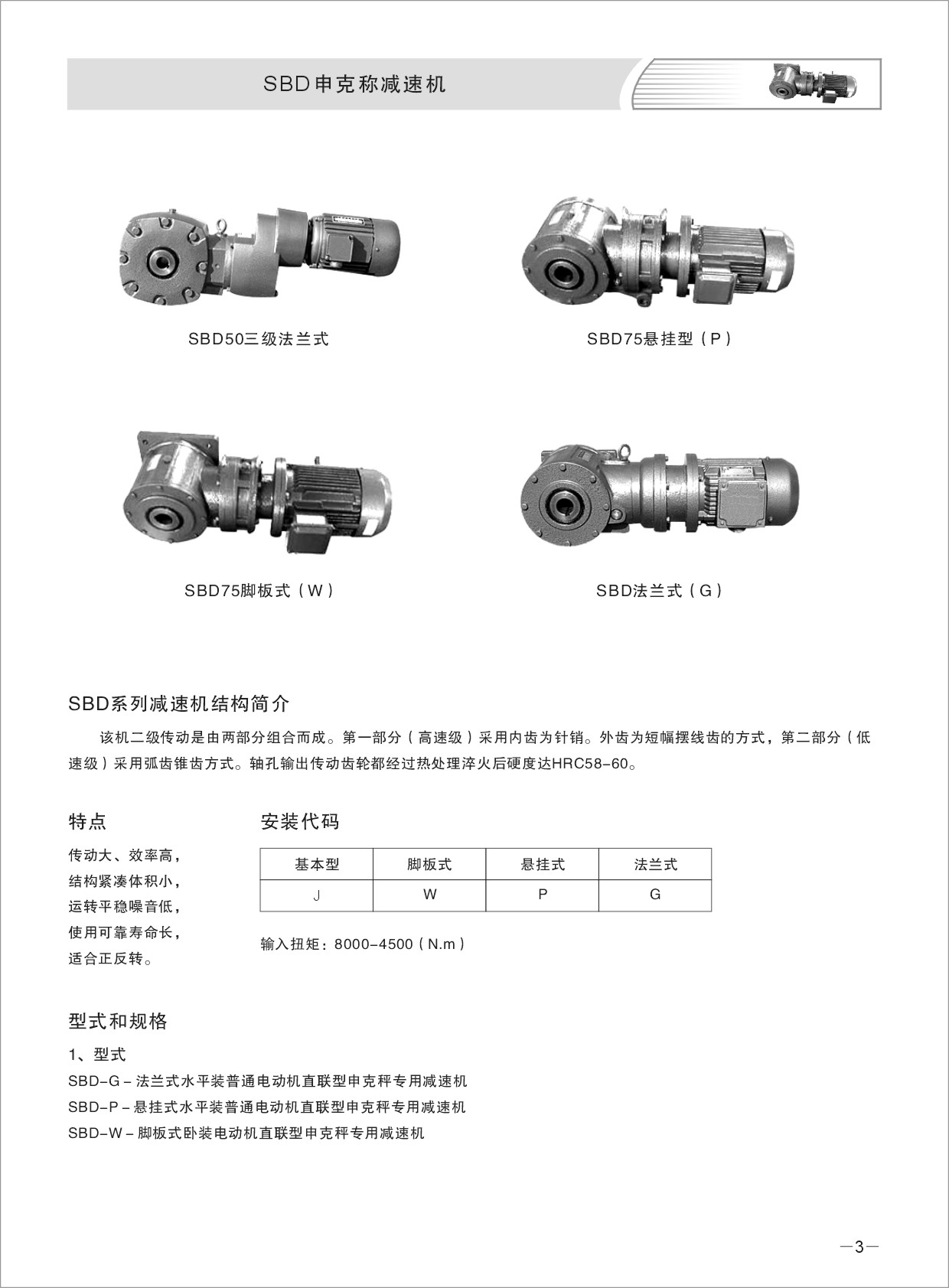

SBD減速機二級傳動是由二部分組合而成。第一部分(高速級)采用內齒為針銷。外齒為短幅擺線齒的方式，第二部分(低速級)采用弧齒錐齒方式。軸孔輸出傳動齒輪都經過熱處理淬火后硬度達HRC58-60.它是硬齒面減速機二特點高速比，效率高結構緊湊體積小，運轉平穩，噪音低，使用壽命長，使用正反轉。
折疊性能特
SBD申克稱減速機性能特點:
配套于TDG調速秤上一般有SBD50型和SBD65型兩種，功率在0.37KW-1.5KW。流量大的稱配SBD75型根據用戶臺時產量的大小，配置相應的功率，同時根據現場工藝、空間大小，需注明左裝還是右裝。
SBD申克稱 減速機性能特點:1.SBD申克稱減速電機申克稱運行維護成本低。正常運行，環形皮帶使用壽命可長達5年以上，節電20~40%;專門的快捷更換皮帶方式，只須兩個人便可迅速更換皮帶。2.動定量調節精度高;調節范圍寬(調速比≥20:1，皮帶速度5cm/min~15m/min)。低速時仍具有良好的線性調速性能，可大大減少皮帶的磨損，避免大塊物料卡料損傷。3.SBD申克稱減速電機高可靠性的變頻調速技術，寬皮帶;厚料層;低速運行，因而具有運轉平穩;接近靜態的計量精度。動態計量精度優于1.0%;靜態計量精度優于0.5%，精密型可達0.125%。4.根據企業的工藝要求"量體裁衣"，進行現場設計，保證選型合理、運行可靠。配置靈活，可根據工藝要求選用不同類型設備，如水泥配料線，選用耐高溫皮帶秤;粉狀物料選用密封皮帶秤。5.申克稱性能價格比好。采用國際最新技術，結合多年實踐不斷改進完善。實現了皮帶自動對中自動張力調整;仿形清掃器，輥軸承防塵設計等。控制精度高，穩定性好，價格僅為進口同類產品的1/4~1/5。維護:不同的潤滑油禁止相互混合使用。油位螺塞、放油螺塞和通氣器的位置由安裝位置決定。
折疊型號與規格

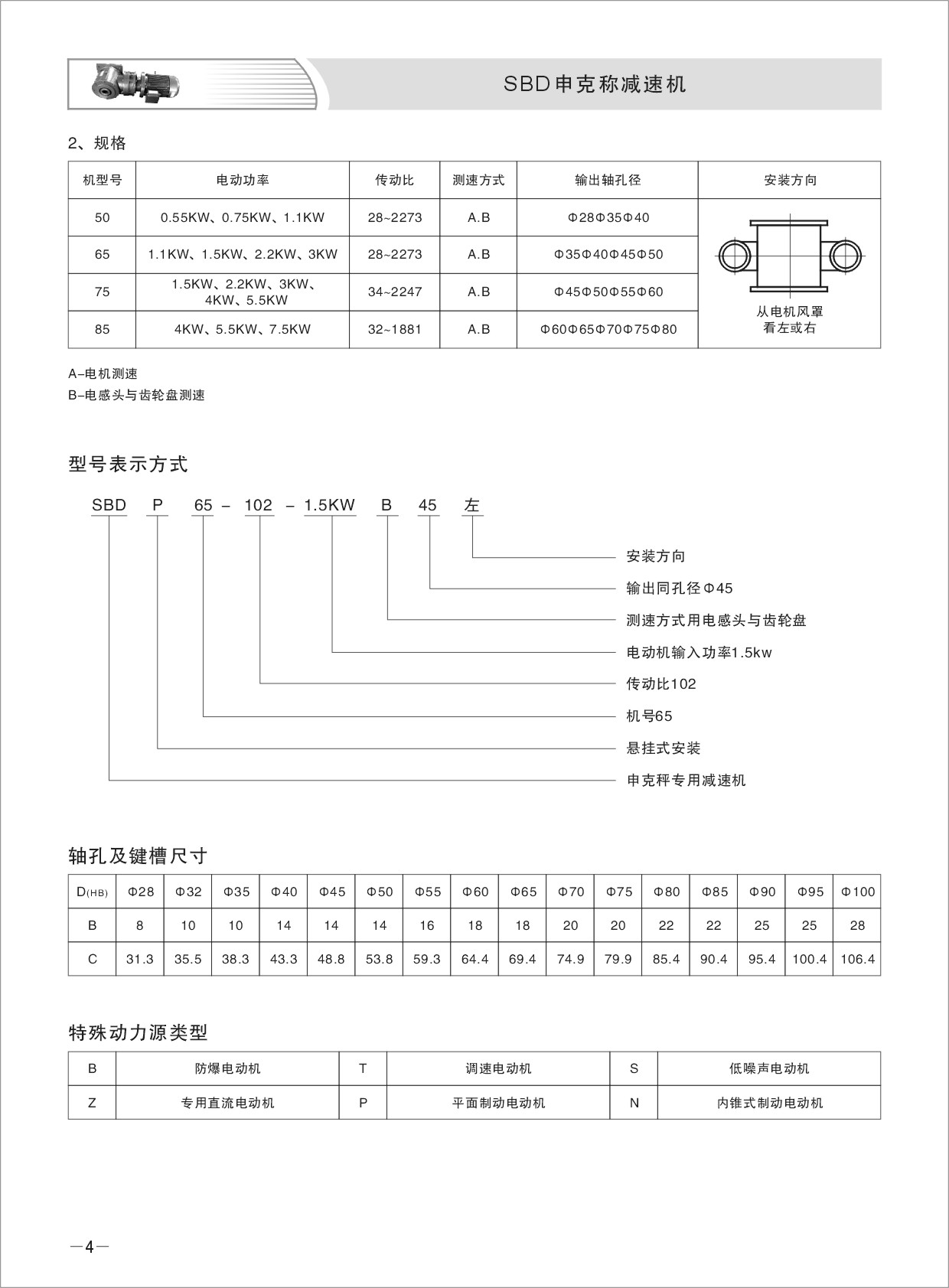

申克秤秤專用減速機(皮帶秤專用減速機)型號和規格
型號:SBD系列:50;65;75;85(SBD50、65、75、85申克稱專用減速機，皮帶秤專用減速機，電子秤專用減速機，給料機專用減速機等名稱)
SBD50-0.55KW SBD50-0.75KW SBD50-1.1KW
SBD65-1.1KW SBD65-1.5KW SBD65-2.2KW SBD65-3.0KW
SBD75-1.5KW SBD75-2.2KW SBD75-3.0KW SBD75-4.0KW SBD75-5.5KW
SBD85-4KW SBD85-5.5KW SBD85-7.5KW
折疊SBD減速機安裝
SBD減速機安裝方式:
1、SBD皮帶秤減速機為孔輸出，安裝時應保證減速機輸出孔與主機軸為滑動配合，嚴禁敲擊減速機的任何部位;
2、SBD皮帶秤減速機分為法蘭安裝、懸掛式安裝和腳板安裝;
a、法蘭安裝時，主機的安裝平面應平整并與主機軸保持垂直。
b、懸掛式安裝時，扭力支撐固定良好。
c、腳板式安裝時，應保證減速機的輸出軸孔與主機軸保持同軸。
3、安裝后減速機正式使用前必進行試運轉，空在運行正常后，再逐漸加載運行。

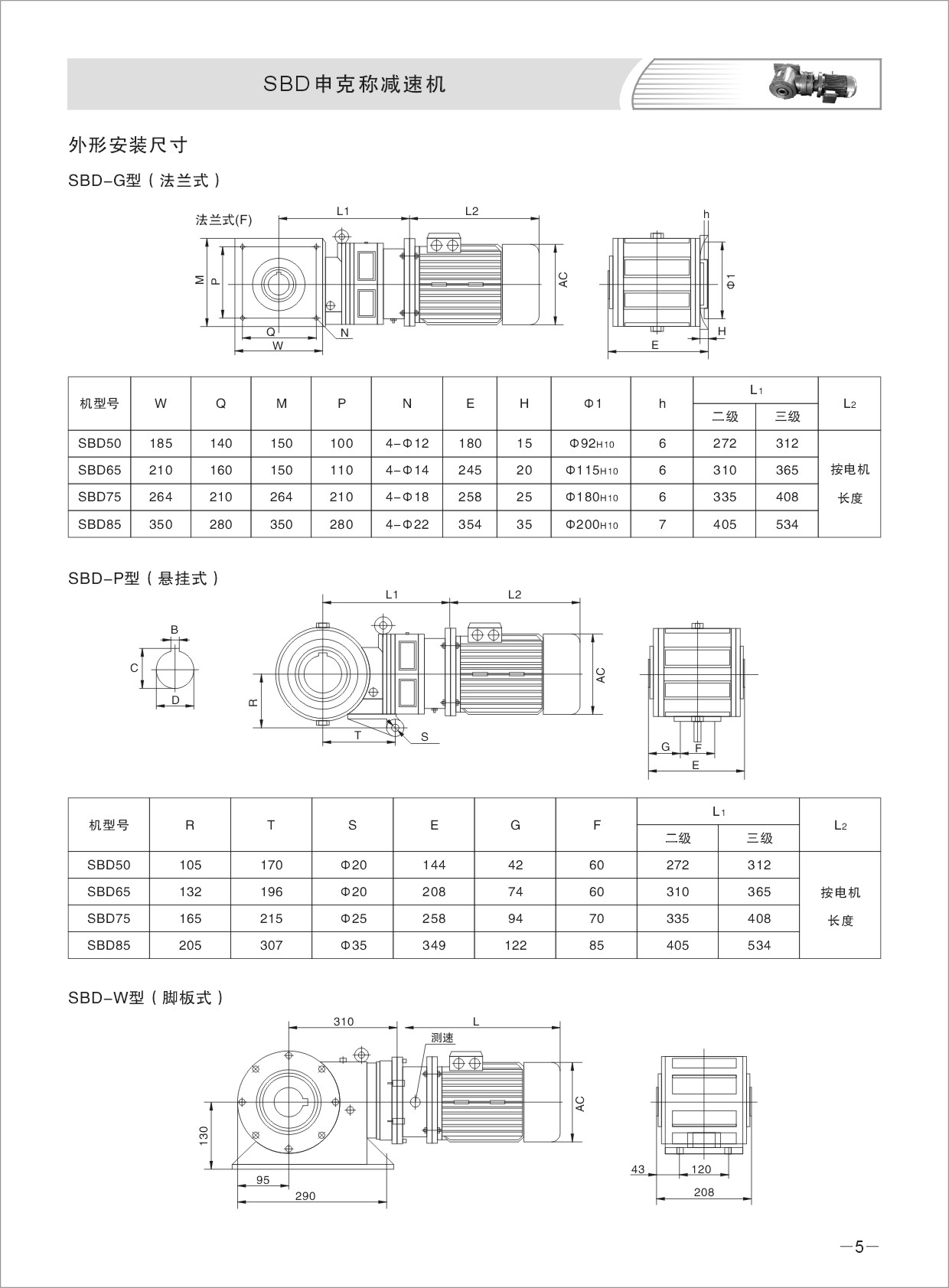

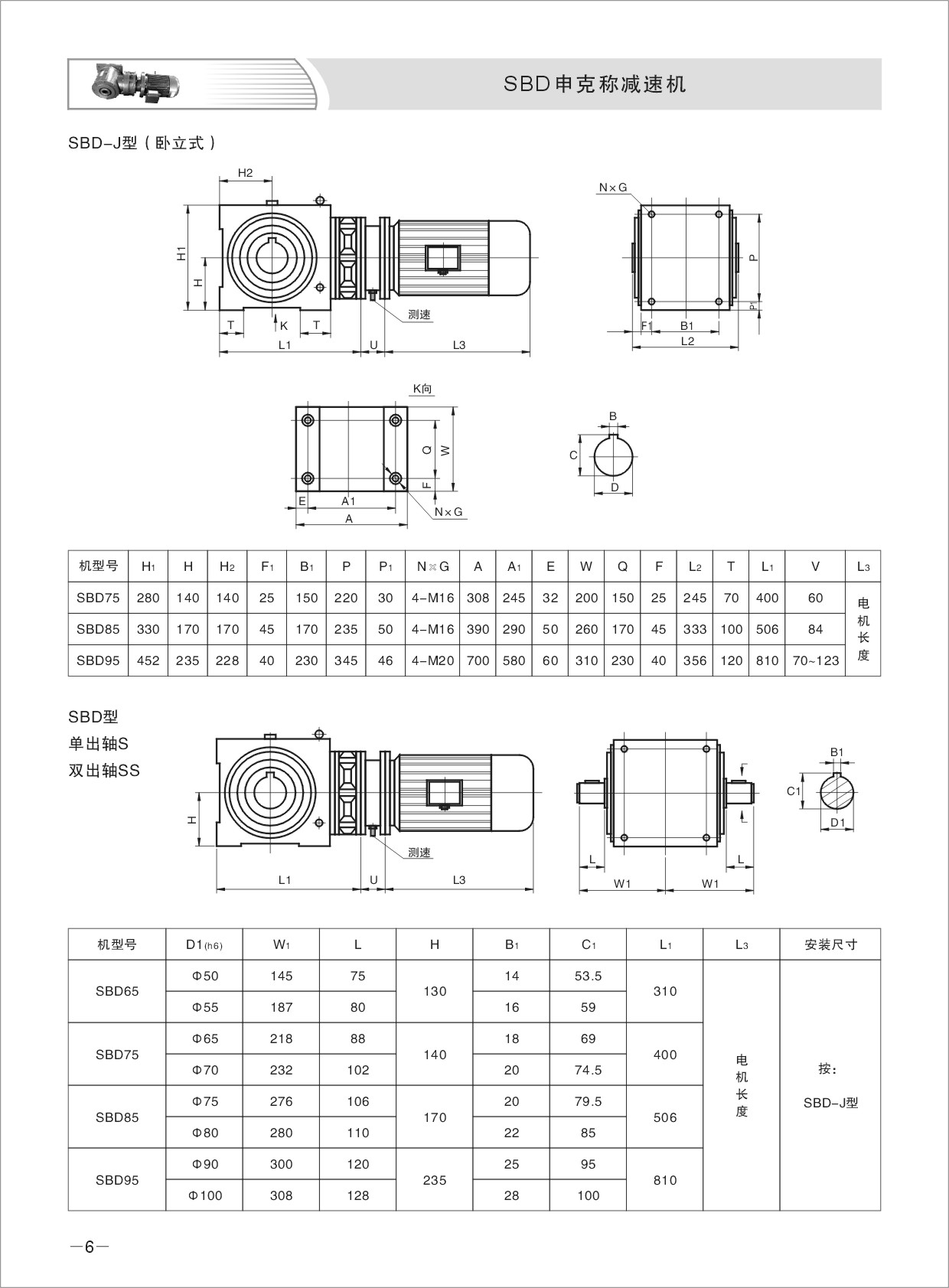

SBD減速機安裝圖紙:
